粉塵濃度傳感器的工作原理

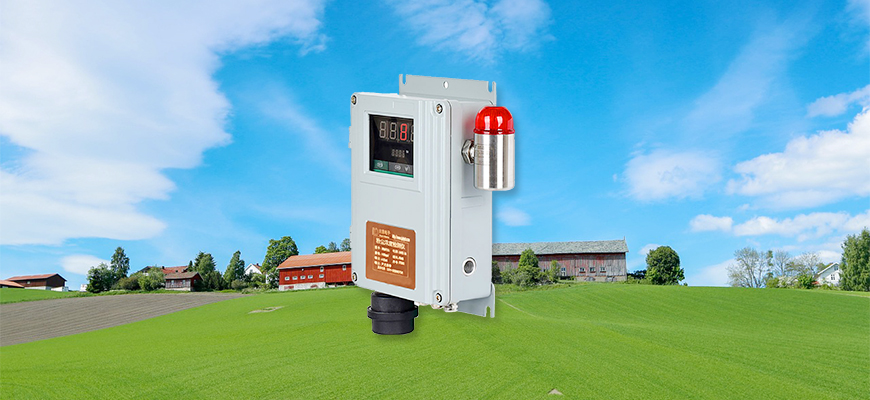

粉塵濃度傳感器,，主要用于礦山、水泥廠等粉塵作業場所總粉塵濃度的連續監測,。 該儀器是為了滿足現有煤礦監測井下粉塵濃度利用激光散射原理開發的高科技傳感器,，能夠在自然風流狀態下實時的、就地,、連續不間斷的監測顯示井下粉塵濃度,，同時輸出與灑水噴霧的降塵裝置開關量信號，實現了測塵降塵的效果,。
粉塵濃度傳感器的原理是通過紅外或者激光的光線照射,，根據光的散射原理獲取顆粒物濃度大小。
因?yàn)槲⒘：头肿釉诠獾恼丈湎聲?huì)產生光的散射現象,，與此同時還會吸收部分照射光的能量,。當一束平行單色光入射到被測顆粒場時，會受到顆粒周?chē)⑸浜臀盏挠绊?，光?qiáng)將被衰減,。
如此一來便可求得入射光通過待測濃度場的相對衰減率。而相對衰減率的大小基本上能線性反應待測場灰塵的相對濃度,。
光強的大小和經光電轉換的電信號強弱成正比,，通過測得電信號就可以求得相對衰減率，進而就可以測定待測場里灰塵的濃度,。
粉塵濃度傳感器的內部位于對角處安放著紅外線發光二極管和光電晶體管,，兩者的光軸是相交的，當含有粉塵的氣流通過光軸相交區域時,，氣流中的粉塵便會對紅外光線產生反射,，而反射的光強將會和氣流中的粉塵濃度成正比。
傳感器內的光電晶體管能夠探測空氣中的反射光,，即使是很小的煙草顆粒物也能被檢測到,，紅外發光二極管發射出光線遇到粉塵產生反射光，接收傳感器檢測到反射光的光強，輸出信號,，根據輸出信號光強的大小判斷粉塵的濃度,，通過輸出兩個不同的脈寬調制信號區分不同灰塵顆粒物的濃度。
